Sistema de tratamento de agua automatizado com uma vazão de 1.280 l/s do rio Tibagi em Londrina/PR, contendo 4 módulos de filtragem de 4 decantadores e 6 filtros cada, com lavagem e descarga automatizadas, analise de turbidez de todos decantadores e filtros, dosagem da parte química de coagulante, alcalinizante, gás cloro e flúor através de malhas de PID, controle de nível de tanques e reservatórios, controle de vazão por hora e dias da semana e controle de pressão do sistema dos compressores e do cloro.
ELEMENTOS DO SISTEMA:
26 Bombas
20 Analisadores, sendo 12 de Turbidez, 4 de pH, 2 de Cloro, 1 de Flúor e 1 de Corrente de Fluxo;
23 Instrumentos, sendo 16 Medidores de nível, 3 de pressão e 4 medidores de fluxo;
10 Dosadoras;
241 Valvulas com controle pelo sistema.
TECNOLOGIA UTILIZADA:
CLP: 1 S7-315 2PN/DP da marca SIEMENS;
Rede: ProfiBus-DP, Profinet e AS-i, utilizando também a fibra-ótica como meio físico;
Sup: 2 Estações de operação iFix de 65k tags cada em dois PCs com dois monitores de 22” cada;
1 Servidor com o Proficy Historian, com a conexão com o CCO em Curitiba;
IHM: 4 IHMs KTP-600 da marca SIEMENS;
Campo: 10 Remotas com ET-200S utilizando módulos convencionais, da marca Siemens;
4 DP/As-i Link, conversores para 4 redes AS-i;
92 Escravos de inúmeros modelos das redes AS-i;
10 Dosadoras Prominent em Profibus-DP;
1 Multimedidor PAC-4200.

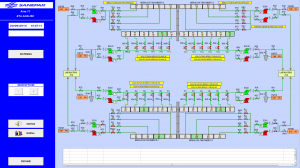

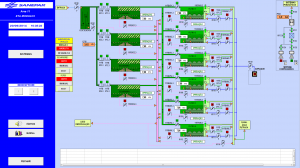

Fig. 1 e 2: Telas padrão Sanepar para a Analise dos Módulos e do Módulo 3 em específico.

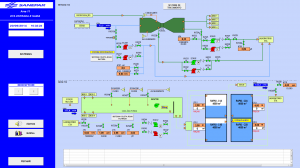

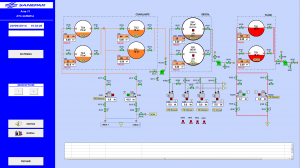

Fig. 3 e 4: Telas da Entrada/Saida da ETA e a Área da Química.

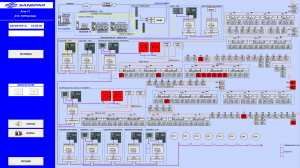

Fig. 5: Topologia de rede do sistema.

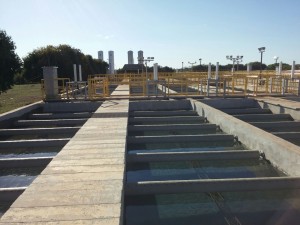

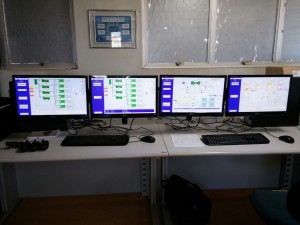

Fig. 6 e 7: CCO e Filtros.

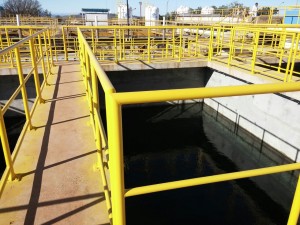

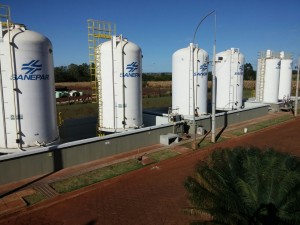

Fig. 8 e 9: Tanques de Química e Decantadores
